工业机器人在PCB行业的应用解读

拜读维拉科技关于机器人相关信息的综合整理，涵盖企业排名、产品类型及资本市场动态：一、中国十大机器人公司（综合类）‌优必选UBTECH）‌聚焦人工智能与人形机器人研发，产品覆盖教育、娱乐及服务领域，技术处于行业前沿‌。工业机器人在PCB行业的应用解读机器人‌中科院旗下企业，工业机器人全品类覆盖，是国产智能工厂解决方案的核心供应商‌。埃斯顿自动化‌国产工业机器人龙头，实现控制器、伺服系统、本体一体化自研，加速替代外资品牌‌。遨博机器人（AUBO）协作机器人领域领先者，主打轻量化设计，适用于3C装配、教育等柔性场景‌。埃夫特智能‌国产工业机器人上市第一股，与意大利COMAU深度合作，产品稳定性突出‌。二、细分领域机器人产品‌智能陪伴机器人‌Gowild公子小白‌：情感社交机器人，主打家庭陪伴功能‌。CANBOT爱乐优‌：专注0-12岁儿童心智发育型亲子机器人‌。仿真人机器人目前市场以服务型机器人为主，如家庭保姆机器人（售价10万-16万区间）‌，但高仿真人形机器人仍处研发阶段。水下机器人‌工业级产品多用于深海探测、管道巡检，消费级产品尚未普及。工业机器人在PCB行业的应用解读资本市场动态‌机器人概念股龙头‌双林股份‌：特斯拉Optimus关节模组核心供应商，订单排至2026年‌。中大力德‌：国产减速器龙头，谐波减速器市占率30%‌。金力永磁‌：稀土永磁材料供应商，受益于机器人电机需求增长‌。行业趋势‌2025年人形机器人赛道融资活跃，但面临商业化落地争议，头部企业加速并购整合‌。四、其他相关机器人视频资源‌：可通过专业科技平台或企业官网（如优必选、新松）获取技术演示与应用案例。价格区间‌：服务型机器人（如保姆机器人）普遍在10万-16万元，男性机器人13万售价属高端定制产品‌。

随着产业转移与升级、新劳动合同法的实施，经济结构转变带来的城市生活成本上升，以及80、90后员工队伍管理难度和流动性大等因素，厂商正经受着越来越严重的用工短缺与劳动力成本上升的挑战，及随之带来的对生产计划、产品质量和盈利能力的影响。与此同时，随着性能的提升和价格的下降，以“+操作”取代传统的“自动化设备+人工操作”的生产模式将成为PCB行业转型发展的趋势。

一、工业机器人的种类及特点

（图片来源网络，侵删）

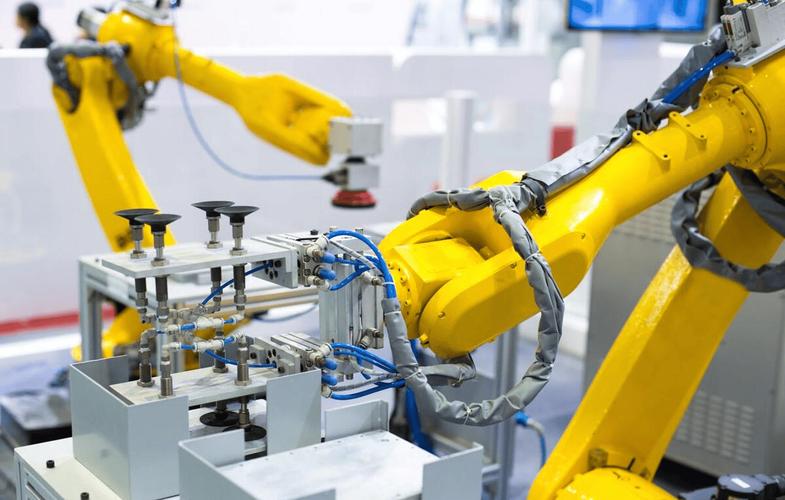

工业机器人是一种通过重复和自动控制，能够完成制造过程中某些操作任务的多功能、多自由度的机电一体化自动机械装备和系统，它结合制造主机或生产线，可以组成单机或多机自动化系统，在无人参与下，实现搬运、焊接、分拣、装配和喷涂等多种生产作业。

自20世纪60年代初第一代机器人在美国问世以来，工业机器人的研制和应用发展迅速，在生产中应用日益广泛，已成为现代制造业重要的高度自动化装备。

（图片来源网络，侵删）

工业机器人主要由本体（包含躯干部分、、减速机）和电控（包括驱动和）两部分构成，其作用是利用末端的执行机构代替人手抓取物品或工具，完成不同的任务。目前主流的工业机器人有三种，包括：SCARA（四轴平行关节机器人）、DELTA（并联机器人）和六轴多关节机器人（包括六轴以上的多关节机器人及衍生的双臂机器人）。

工业机器人最显着的特点归纳有以下三点：

1、可编程。生产自动化的进一步发展是柔性自动化。工业机器人可随其工作任务和环境变化的需要而再编程，因此它在小批量多品种具有均衡高效率的柔性制造过程中能发挥很好的功用，是柔性制造系统（FMS）中的一个重要组成部分。

2、拟人化。工业机器人在机械结构上有类似人的行走、腰转、大臂、小臂、手腕、手爪等部分，在控制上有。此外，化工业机器人还有许多类似人类的“生物”，如皮肤型接触传感器、力传感器、负载传感器、视觉传感器、声觉传感器、语言功能等。传感器提高了工业机器人对周围环境的自适应能力。

3、通用性。除了专门设计的专用的工业机器人外，一般工业机器人在执行不同的作业任务时具有较好的通用性。比如，更换工业机器人手部末端操作器（手爪、工具等）便可执行不同的作业任务。

二、工业机器人在PCB行业应用案例

工业机器人早期主要应用于汽车制造业，在汽车生产过程中完成焊接、装配、搬运、喷涂等工作，这些环节对机器人的精度、速度要求并不高。但PCB行业情况相对复杂，机器人在PCB行业的应用主要体现在各工序的上下料、翻转、分拣、定位及检测等功能上，要替代人工配合PCB板加工设备和检测设备的操作。由于PCB板的多样性和复杂性，有单层板、双层板、多层板、柔性板、软硬结合板、无孔板和多孔板等，导致了对前端执行机构要求较多；还有对定位精度的要求和对工作节拍的要求，所以在工业机器人应用时对机器人技术和集成技术的要求也较高。我们经过近两年在行业里的摸索和实践，努力帮助客户解决问题，满足客户的需求，也积累了行业应用的经验。目前，针对PCB行业中的很多工序环节，我们都有成熟的解决方案，如AOI、曝光机、钻靶机（OPE、XZ）、银浆灌孔、文字喷墨、棕化预叠、成品装盘、OSP、成品清洗、DOME片反包膜、LCD组装等。

下面重点介绍三种机器人有代表性的应用案例：

1、六轴多关节机器人用于AOI检测工序

传统的AOI扫描机器都是靠人工放板、翻板和收板，一个人看管两台机器，每天做着重复单调的动作，而且刚制作好的线路板还会散发出刺鼻的气味对人体带来一定的伤害，AOI扫描机器散发的光也是一个隐形的杀手。我们用一台六轴多关节机器人，替代工人负责两台AOI的放板、翻板和收板，每班可以完成七百多块PCB硬板的收放，综合效率可以达到1块/min（其中包括AOI机器扫描时间）。若能进一步将与收放板机配合的上下料运输线，连接上AGV做固定线路转运，就可以实现上下工序的完全自动化生产了。

2、scara机器人用于线路板线圈检测工序

目前多层板线圈短路的整套检测设备市面上还寥寥无几，大多数检测设备都是依赖于人工，孔径大的PCB板子是人工将板子放到检测设备上面然后开启设备检测，孔径小的PCB板子需要人工拿着设备（探头）去对每一个线圈进行检测。我们利用SCARA机器人可以完成配合检测设备的上下料和对位放置，实现一次性对大孔径的板子所有的线圈经行检测；对小孔径的板子，我们利用SCARA设备执行端固定探头，通过视觉定位，用探头对每一个线圈进行检测，我们的设备也有效地避免了人工操作时因为线圈孔径小或孔径多而出现漏检。与人工操作相比可以显著提高检测测效率，并避免因漏检导致的质量问题。

3、DELTA机器人用于小线路板成品装盒工序

现有的装盘都是靠人工一个一个捡起来并放到吸塑盘里面，由于FPC软而且薄在捡的时候很不方便因此效率会大大降低，Delta800加上一套视觉系统可以从凌乱的FPC堆里面挑出合格的然后按照要求摆放到吸塑盘里面，效果不逊于人工。他的速度可以达到60片/min，完全可以取代人工去进行分拣装盘。

三、工业机器人在PCB行业代替人工的优势

与汽车行业及其他制造业一样，工业机器人在PCB行业代替人工给企业带来诸多的优势。

1、减少用工，加快工作节拍，提高工作效率。机器人可以实现较高速度的重复性操作，可以远高于人工的工作节拍，从而带来工作效率的大幅提升和人工成本、管理成本的降低。

2、提升作业精度，提高产品质量。机器人可以利用编程及视觉系统，实现准确定位和重复精度，有效地提升了产品的质量。

3、避免作业环境对工人健康和安全的潜在威胁，节约了环境安全方面的投入。

4、减少重复、枯燥工序对工人状态影响而导致的效率和质量的下降和事故率；

5、优化作业流程，减少了作业空间。

6、有效降低料耗率。

7、可24小时连续作业及在黑灯环境下作业；

8、可以使制造过程柔性化。未来PCB行业将会出现越来越多小批量的订货，使用工业机器人可以大大提升生产的柔性，实现订单的快速交付。
